Interruttori magnetotermici differenziali compatti
Interruttori magnetotermici differenziali compatti per la protezione magnetotermica e differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti, hanno dimensioni contenute e permettono di sfruttare al meglio lo spazio all'interno del quadro. Destinati ad applicazioni in ambito civile, terziario ed industriale.
| Caratteristiche Elettriche | |
|---|---|
| numero di poli | 2, 4 |
| frequenza nominale | 50/60 Hz |
| tensione nominale (V) | AC 230/400V |
| corrente nominale (A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |

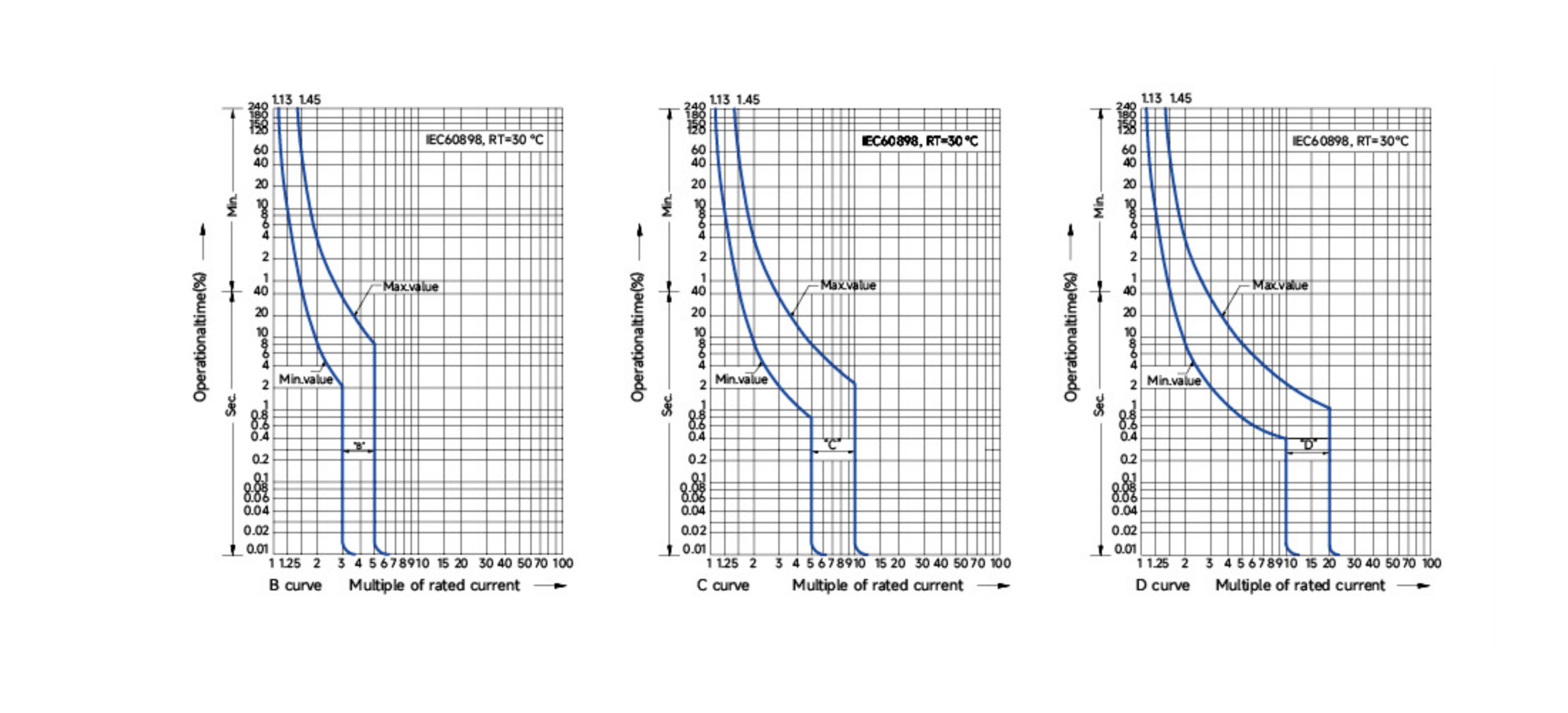

| curva di intervento | B, C, D |
| potere di interruzione (Icn) | 6/10 kA |
| classe differenziale | AC, A |
| corrente operativa residua nominale Idn (A) | 0.03, 0.1, 0.3 mA |
| resistenza meccanica | 10000 operazioni | Installazione |
| grado di protezione | IP20 |
| intervallo operativo di temperatura | -40°C - +85°C |
| capacità di connessione | conduttori rigidi fino a 16mm² |
| altezza dei terminali di connessione | 21.5mm |
| coppia di fissaggio | 2.0 Nm |
| Standard di riferimento | CEI EN 61009 |
